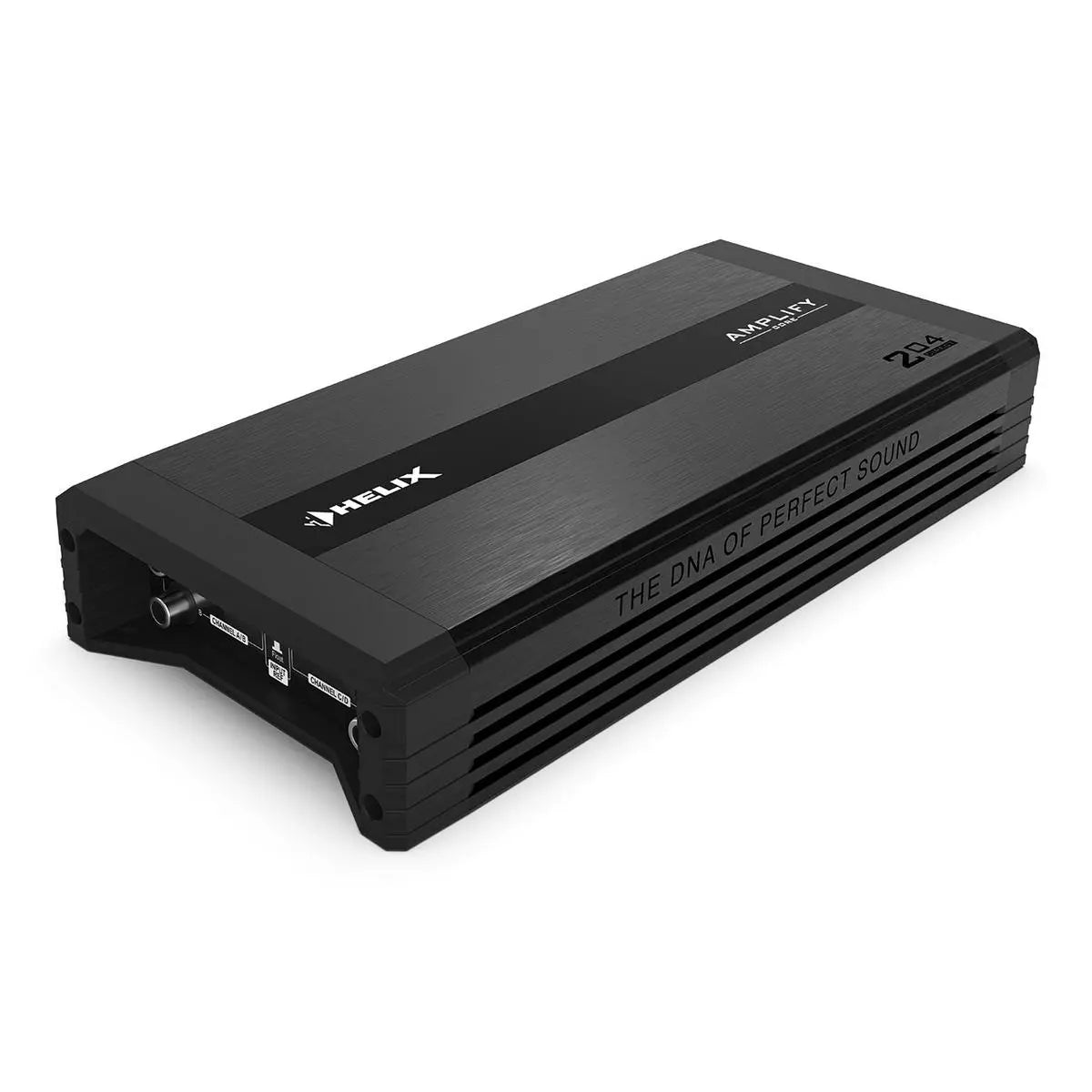

Helix AMPLIFY 204 DIRECT – Slutsteg – 4-kanal

HELIX AMPLIFY 204 DIRECT – 4-kanals slutsteg med DirectDSP-ingångar

HELIX AMPLIFY 204 DIRECT är byggt för ren, effektiv och transparent förstärkning i DSP-baserade ljudsystem. Här finns inga inbyggda delningsfilter som färgar signalen – all delning och tidskorrigering görs i din DSP. Resultatet blir maximal signalintegritet, enkel nivåmatchning med Clipping-LED och flexibel drift i 4/3/2-kanals läge.

Tekniska specifikationer

• Effekt RMS @ 4 Ohm: 4 × 100 W
• Effekt RMS @ 2 Ohm: 4 × 190 W
• Effekt RMS bryggat @ 4 Ohm: 2 × 380 W
• Max. effekt per kanal: upp till 240 W RMS @ 2 Ohm
• Teknik: Class D
• Frekvensomfång: 10 Hz – 20 000 Hz
• Signal/brusförhållande: 99 dB
• Dämpfaktor: 70

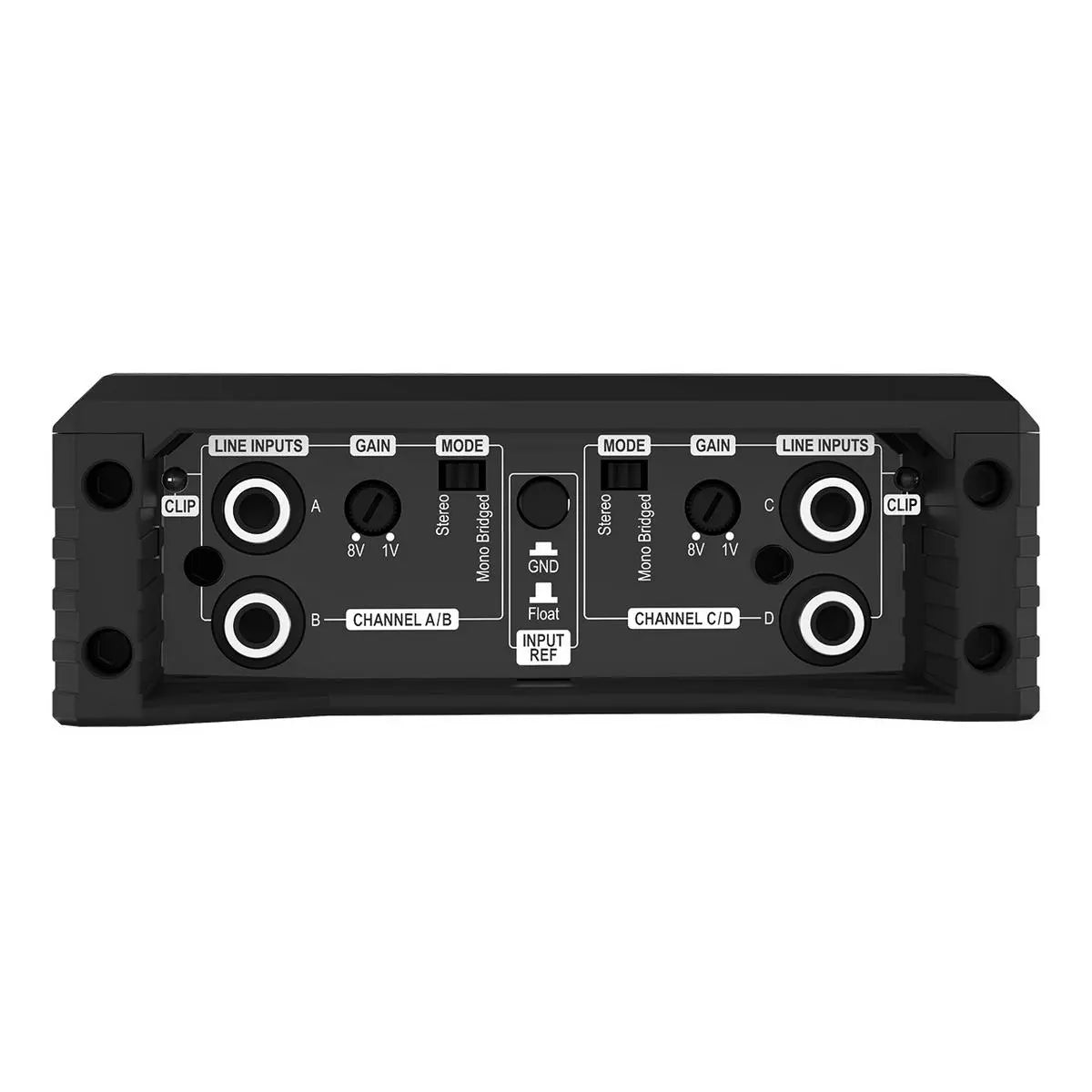

• Ingångar:
• 4 × RCA (lågnivå)
• 1 × Remote in
• Ingångskänslighet: 1 – 8 V

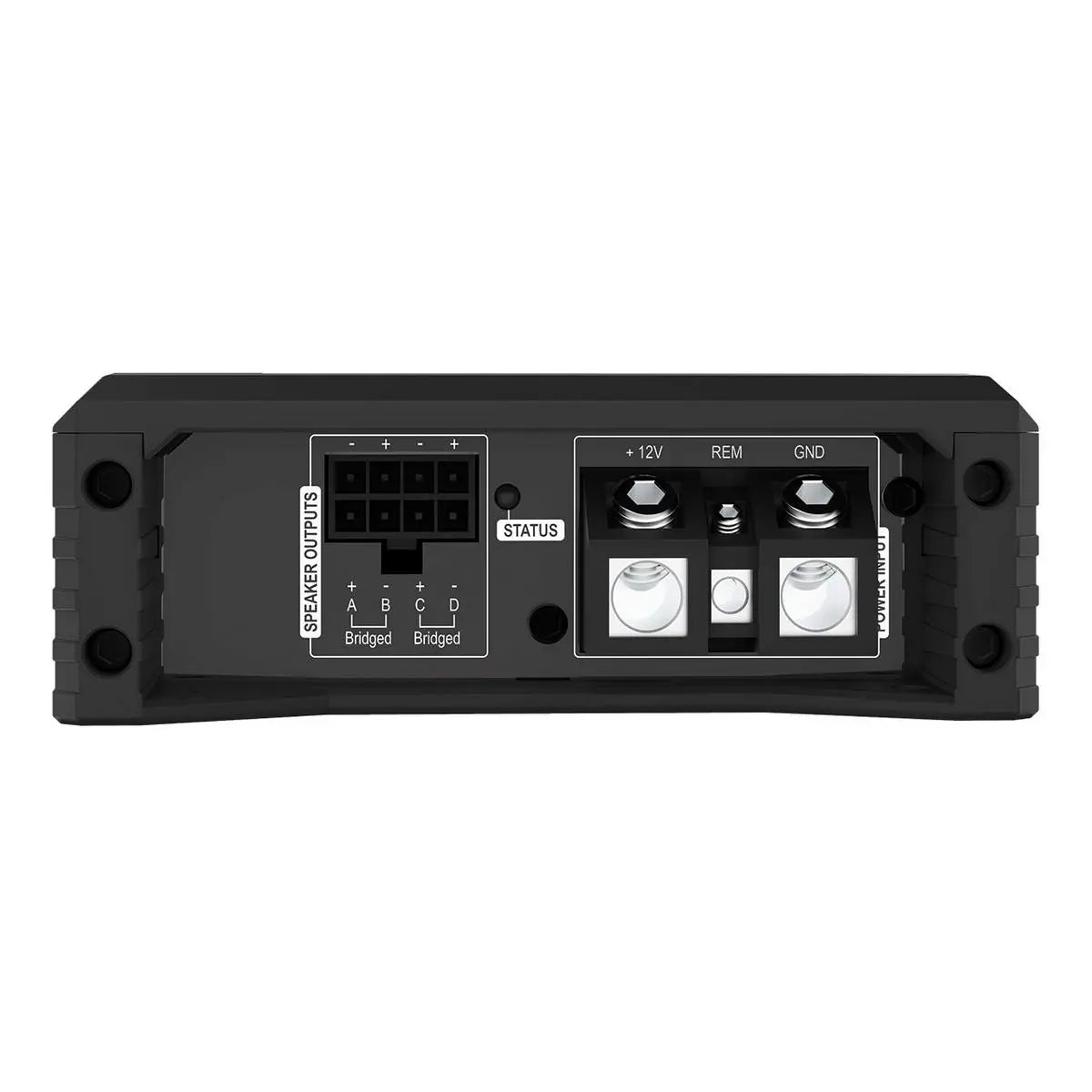

• Utgångar: 4 × högtalarutgångar
• Driftspänning: 10,5 – 16 V (tål kortvarigt ner till 6 V)
• Säkring: 2 × 30 A (LP-Mini)
• Mått (H × B × D): 40 × 248 × 114 mm

Vad innebär Amplify Direct?

Amplify Direct-modellerna saknar konventionella ingångsfilter och är optimerade för att ta emot en redan delad och tidskorrigerad signal från din DSP. Genom att hålla signalvägen minimal minimeras brus och distorsion. DirectDSP-ingångarna ger en rak, ofiltrerad väg, och ett högkvalitativt gain-steg med Clipping-LED gör nivåmatchningen snabb och säker.

4/3/2-kanals – tre sätt att bygga

• 4-kanals: A/B och C/D driver exempelvis fram- och baksystem.
• 3-kanals: A/B till front, C/D bryggat till subwoofer.
• 2-kanals: båda paren bryggade för extra kraft till ett framsystem.

Brygglägena styrs per ingångspar vilket gör det enkelt att anpassa signalföringen i ett DSP-styrt system.

Enkel och säker inställning

Gain ställs per kanalpar (A/B och C/D) inom 1–8 V. Använd Clipping-LED som indikator: öka gain tills den tänds, backa tills den slocknar – klart. På så vis utnyttjar du DSP:ns utsignal optimalt utan att överstyra förstärkaren.

Installationsinfo

• Minsta last: 2 Ohm per kanal (4 Ohm i bryggkopplat läge).
• Pluskabel nära batteriet ska säkras inom cirka 30 cm.
• För korta matarledningar upp till cirka 1 m: minst 10 mm².
• För längre sträckor: 16–25 mm².

För vem passar HELIX AMPLIFY 204 DIRECT?

För dig som bygger med extern DSP och vill ha ett 4-kanalsslutsteg som exakt återger det DSP:n bestämmer – utan extra filter i vägen. Perfekt för SQ-fokuserade installationer där kontroll, headroom och låg distorsion prioriteras.

Varför välja HELIX AMPLIFY 204 DIRECT?

• DirectDSP-ingångar för ofiltrerad, transparent signalväg
• Clipping-LED för snabb och träffsäker gain-matchning
• Flexibel 4/3/2-kanals drift för flera uppsättningar
• Kompakt format och start/stop-kompatibilitet
• Robusta skyddskretsar för stabil och långsiktig drift

Sammanfattning

HELIX AMPLIFY 204 DIRECT är det självklara 4-kanaliga valet när DSP:n ska styra allt och förstärkaren bara förstärka. Transparent signal, enkel nivåmatchning och flexibel konfiguration – redo för dagens DSP-styrda bilstereo.
